Sistema de curación de puntos de LED UV multicanal 4CH 365nm 395nm Curación simultánea para piezas pequeñas Adhesivos

Descripción general del producto

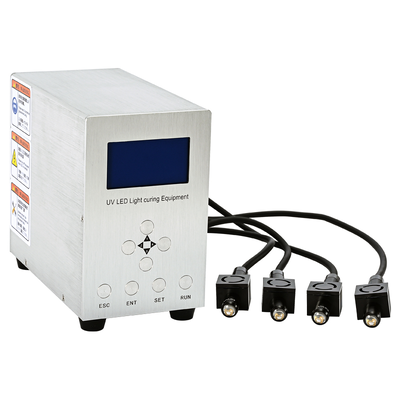

El sistema de curado por puntos UV LED multicanal impulsa hasta cuatro cabezales de luz independientes acoplados por fibra desde un solo controlador. Cada canal tiene su propia longitud de onda (365 nm, 385 nm, 395 nm o 405 nm) y su propia configuración de intensidad, y todos los canales pueden activarse al mismo tiempo. Eso significa que un accesorio que sujeta varias piezas pequeñas, o una pieza unida con un adhesivo de curado dual, se termina en un solo ciclo en lugar de pasar por la lámpara una longitud de onda a la vez.

Cada canal se aborda por separado en el panel LCD o desde el PLC, por lo que se puede combinar un curado superficial de 365 nm y un curado profundo de 395 nm en la misma estación. Piezas pequeñas como lentes de módulos de cámara, motores de bobina de voz, carcasas de sensores, agujas de jeringa y componentes de micro PCB se curan con baja carga de calor y dosis repetible.

Características principales

• Cuatro canales independientes- cada canal tiene su propia configuración de longitud de onda, intensidad y temporizador
• Curado simultáneo multlongitud de onda- las salidas de 365 nm, 385 nm, 395 nm y 405 nm se pueden activar en el mismo ciclo
• Dosis separada por canal- combine la longitud de onda con cada adhesivo en una unión mixta en lugar de comprometerse con una sola
• Baja emisión de calor- la luz UV LED fría protege los recubrimientos de lentes, las carcasas de plástico y los circuitos flexibles
• Intensidad ajustable del 0 al 100 por ciento- por canal, desde el curado superficial hasta el curado completo
• Disparador PLC y E/S- cada canal puede ser activado por la secuencia de la máquina para producción en línea
• Cabezales LED refrigerados por aire- con una vida útil superior a 20.000 horas y sin reemplazo de bombilla de mercurio

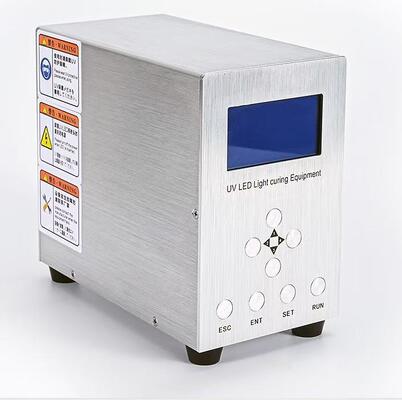

• Controlador compacto- que cabe en bancos de sala limpia y estaciones de piezas pequeñas semiautomáticas

Especificaciones técnicas

Aplicaciones típicas

• Unión de adhesivos para módulos de cámara y lentes de teléfonos
• Ensamblaje de motores de bobina de voz, altavoces y microactuadores
• Fijación y encapsulación de componentes de micro PCB
• Sellado de sensores y conectores con adhesivos de curado dual
• Unión de agujas de jeringa y dispositivos médicos desechables
• Pruebas de adhesivos UV en bancos de laboratorio y reparación

Por qué elegir este sistema

Un controlador, cuatro longitudes de onda, un ciclo. Los operadores dejan de cambiar lámparas o mover piezas entre estaciones cuando un ensamblaje utiliza más de una química de adhesivo. Debido a que cada canal mantiene su propia intensidad calibrada, la dosis entregada a la capa de curado superficial de 365 nm y al curado profundo de 395 nm se mantiene estable desde la primera pieza hasta la última del turno, por lo que el tiempo de ciclo se establece una vez y se repite.

Los cabezales de punto entregan energía solo al punto de unión, por lo que las lentes, los recubrimientos y los circuitos flexibles cercanos no se exponen a la carga de calor de una lámpara de punto de mercurio. Las guías de luz de fibra se pueden dimensionar de 3 mm a 8 mm para que coincidan con el área de unión, y los cabezales se pueden montar en el accesorio o en un brazo robótico.

Información de pedido

Indíquenos la longitud de onda de curado de su adhesivo, el número de puntos de unión, el diámetro del punto y el tiempo de ciclo objetivo. Configuraremos el número de canales, la mezcla de longitudes de onda, el tamaño de la guía de luz, el rango de intensidad y el cable de disparo para su estación. La carcasa estándar es de aluminio anodizado plateado; los colores negro, blanco y de marca OEM están disponibles bajo pedido.
